PID quadro

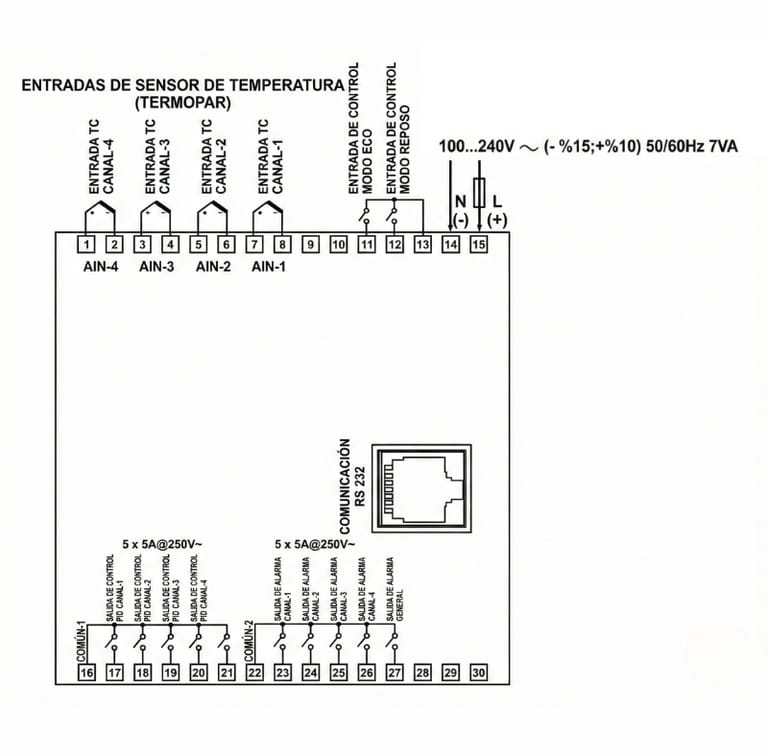

• Entrada de proceso para termocuplas (TC): Compatible con TC tipo J, K, L, R y S en sus rangos completos de operación.

• Sintonización automática PID: Incluye Auto-Tune y Self-Tune para cálculo automático de parámetros PID por canal.

• 4 salidas de control por relé (PID OUT): Cada canal dispone de un contacto independiente (5A/250VAC) para controlar SSR externos, contactores u otras cargas.

• 4 salidas de alarma + 1 salida de alarma general: Alarmas individuales configurables por canal y una salida global de falla del sistema.

• Función Soft-Start para resistencias: Limita la potencia inicial al energizar, reduciendo estrés térmico y prolongando la vida útil de los elementos calefactores.

• Display gráfico LCD 128×64: Muestra PV, SV, estado de salidas, alarmas activas y etiquetas personalizadas para cada canal.

• Formas de control configurables: ON/OFF, P, PI, PD y PID para cada uno de los 4 canales independientes.

• Funciones de calefacción o enfriamiento: Cada salida puede configurarse como lazo de calentamiento o lazo de enfriamiento.

• Limitación del valor de SET: Permite establecer límites mínimo y máximo de consigna para proteger el proceso.

• Ajustes adicionales de control: Tiempo de muestreo PID, límites OUT MIN/OUT MAX y ancho de banda de alarma.

• Protección por rotura de sensor (Sensor Break): Detección automática de fallas en termocuplas con respuesta segura del controlador.

• Entradas digitales ECO y SLEEP: Permiten cambiar el modo operativo desde señales externas o programación automática por horarios.

• Comunicaciones disponibles: RS-232 estándar.

• Alimentación: 100–240 VAC, 50/60 Hz.
