Controlador de Procesos "Módulo de E/S inteligente"

ESM-4450

Manual de usuario:

https://drive.google.com/file/d/1pV5Cmj_uOwBPeO0kMwW9gUOsKCD0e48Z/view?usp=sharing

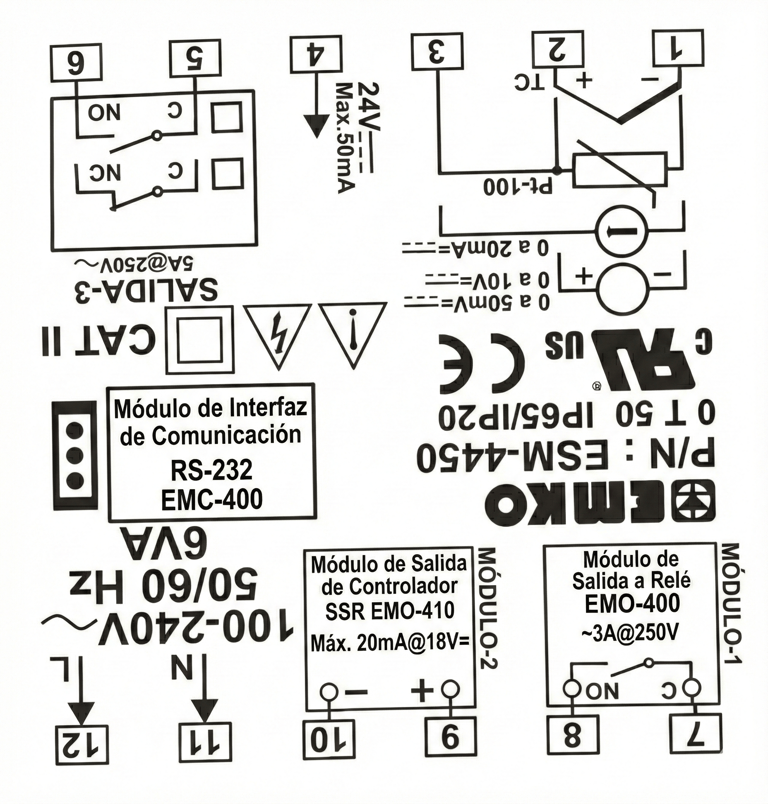

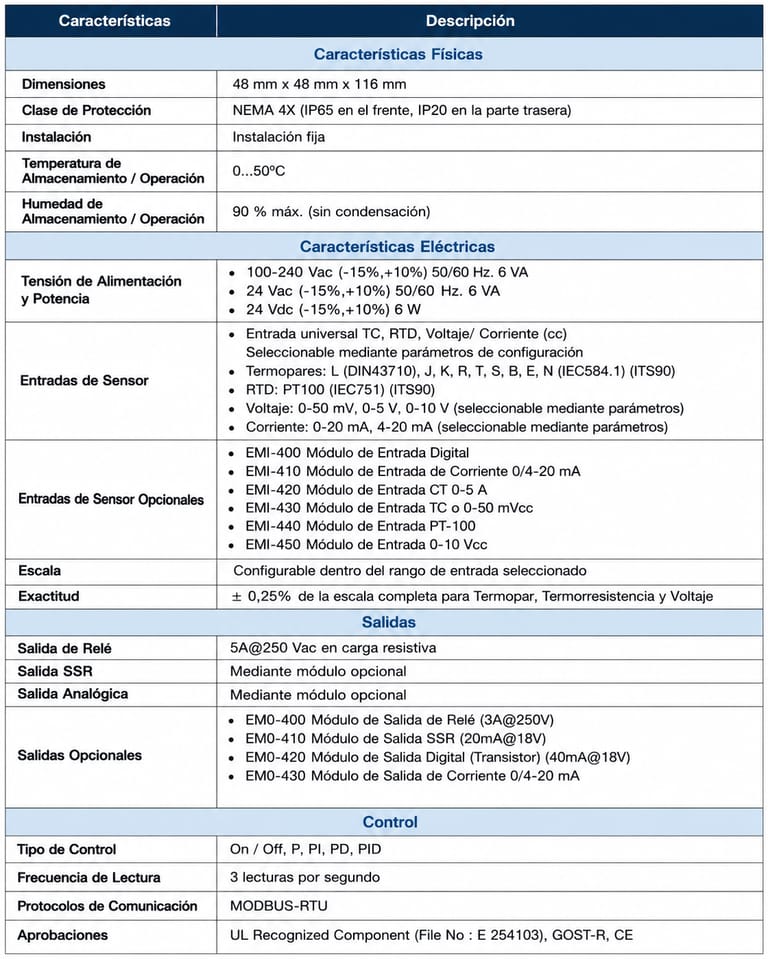

  • Alimentación: 100–240 V AC, 50/60 Hz, 6 VA. Bornes 11 (N) y 12 (L).

  • Entrada de proceso: Compatible con TC, RTD (Pt-100), 0–50 mV, 0–10 V, 0/4–20 mA. Bornes 1 (+), 2 (–), 3 (común).

  • Salida auxiliar: 24 V DC, máx. 50 mA. Borne 4.

  • OUTPUT-3 (relé interno): 5 A @ 250 VAC. Bornes 5–6.

  • MODULE-1 (EMO-400, relé módulo): 3 A @ 250 VAC, contacto NO. Bornes 7–8.

  • MODULE-2 (EMO-410, driver SSR): 20 mA @ 18 V. Bornes 9–10.

  • Comunicación: Interfaz para módulo EMC-400 RS-232.

  • Categoría de instalación: CAT II.

  • Grado de protección: IP65 (frontal) / IP20 (posterior).

  • Certificaciones: cULus, CE.
